エンジニアリング事業部

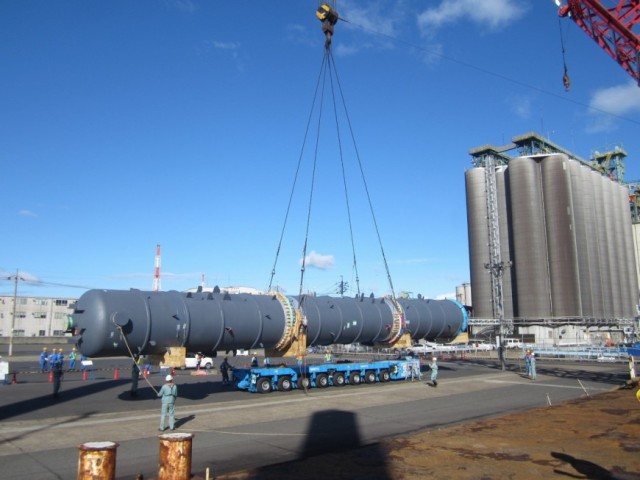

プラント建設

業務内容

プラント建設
業務内容
  1. 化学プラントの基本設計、詳細設計、建設工事及び試運転
  2. プラント機器の設計及び製作
  3. 土木、架構、建屋の設計及び工事
  4. 機械、機器類の組立及び据付工事

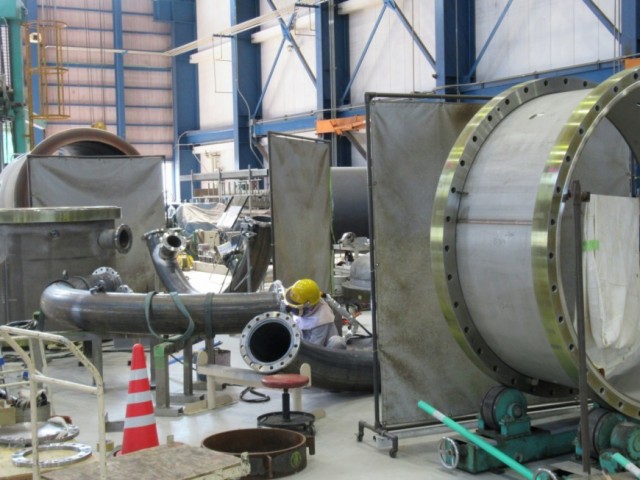

  5. 配管設計及び工事
  6. 電気設計及び工事
  7. 計装設計及び工事
  8. 保温設計及び工事
  9. 塗装設計及び工事

機器製作

業務内容

機器製作

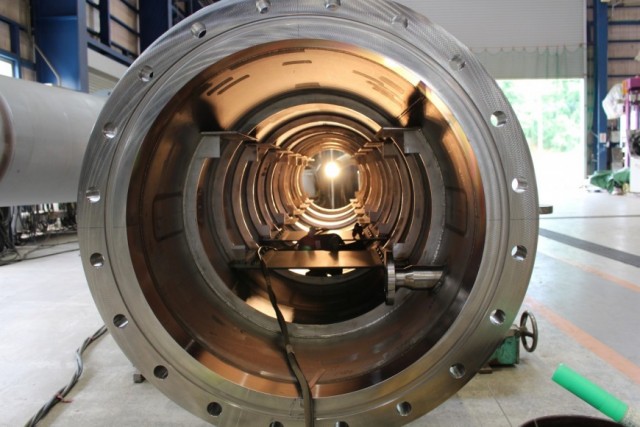

1.機器製作

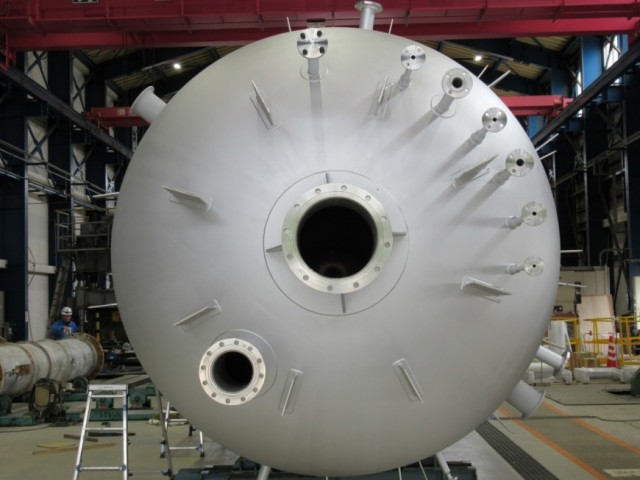

  • 反応器
  • 貯槽、槽類

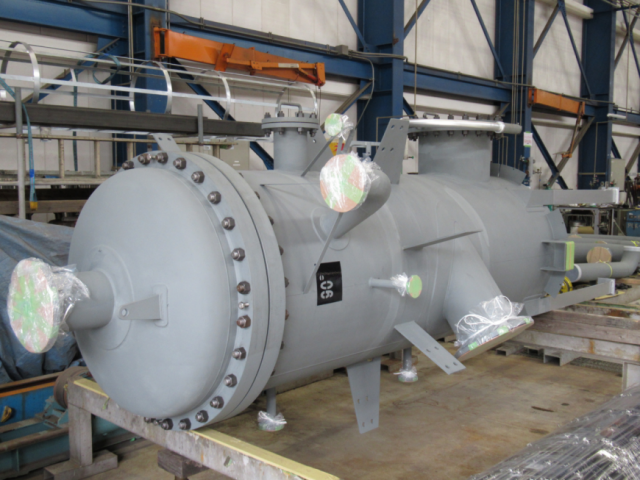

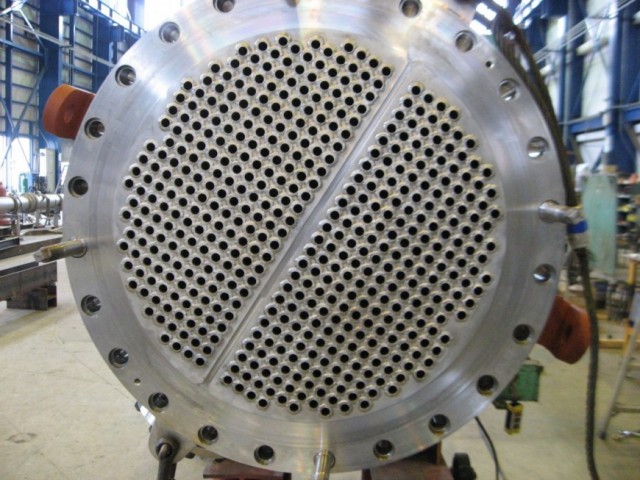

  • 多管式熱交換器
  • 二重管式熱交換器
  • その他の製缶機器類
2.適用法規
  • 高圧ガス保安法 特定設備検査規則
  • ボイラー構造規格
  • 第一種圧力容器構造規格
  • 第二種圧力容器構造規格
  • 消防法
  • JIS規格

上記の適用を受ける機器の設計、製作を行います。また、耐食性を考慮した設計・製作の要求によりステンレス鋼はもとより、高ニッケル合金等の特殊材質、クラッド材での製作も多数の実績を有しております。
3.材質
  • 炭素鋼
  • ステンレス鋼、(オーステナイト系)、二相系ステンレス(SUS329J4L 等)
  • 耐食合金(ハステロイ、カーペンター、20-25MTi(20Cr、25Mo鋼)、25-50MTi(20Cr、50Mo鋼))
4.応力除去等処理
  • 応力除去熱処理(炭素鋼)
  • 固溶化熱処理(ステンレス鋼)
  • ビーズブラスト、ショットピーニング処理(溶接線及び熱影響部)の応力緩和
5.製造許認可等
  • 高圧ガス特定設備溶接施工法認可
  • 第一種圧力容器製造許可
6.設計

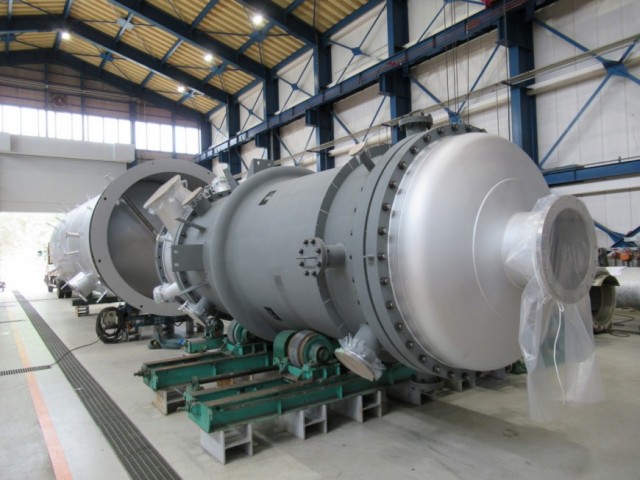

  • 熱交換器
熱交換器の設計においては、HTRIを駆使しお客様の使用条件に見合う最適な設計及び製品を提供いたします。

 ※ HTRI ・・・ Heat Transfer Reseach, Inc.製 熱交換器設計ソフト

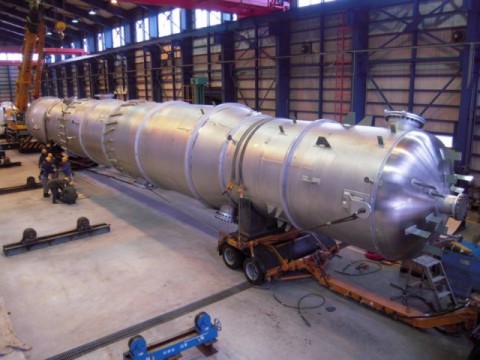

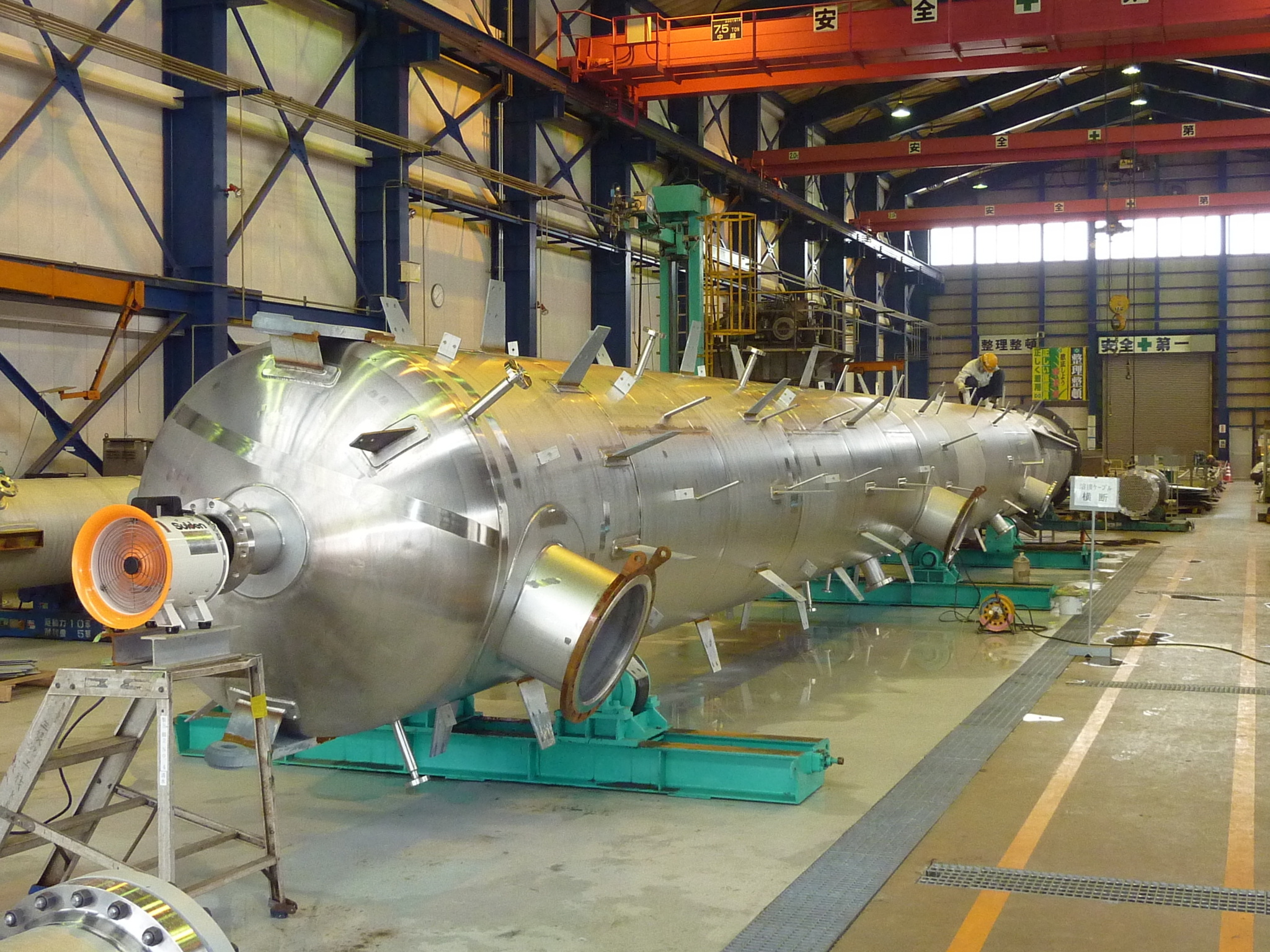

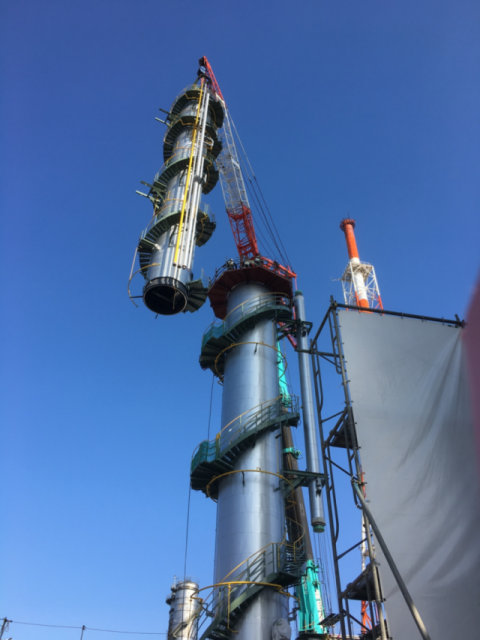

  • 塔槽類
塔類の設計においては、PROⅡを駆使し蒸留塔、吸収塔の設計を行います。流体の物性、性状を考慮し塔タイプ(棚段塔、充填塔)の決定を行います。それにより塔全体のレイアウトを行いお客様の要求を満足する製品を提供いたします。
塔耐震設計においては、石油学会規格(JPI)又は高圧ガス耐震設計レベルⅠ、Ⅱにより自立塔及び中間支持塔の設計を行います。

 ※ PROⅡ ・・・ Invensys Systems社製 プロセスシミュレータソフト

  • 貯蔵タンク
消防法の適用を受ける特定タンク、準特定タンク及び小型の貯蔵タンクまで幅広い範囲の設計、施工を行います。

  • サイロ
長年の経験と実績により粉体の移送、供給システムを含む一式の設計、施工を行います。

電気・計装

 お客様のご要望に応じ、各種プラントの電気・計装工事のエンジニアリング、調達、現地工事、及びメンテナンス工事を行います。
 特に現地工事においては、操作性やメンテナンスを考慮した工事を行うと共に、安全の確保に注力します。

業務内容

電気・計装
1.電気
長年の経験と実績を活かし高圧受電設備の建設・受配電設備の建設・電気機器及び材料の選定を行い良質な工事に繋げます。
電気設備の設計では保護協調・絶縁協調を十分行い事故の拡大防止を行います。
また、ご希望に応じケーブル絶縁劣化診断を行います。

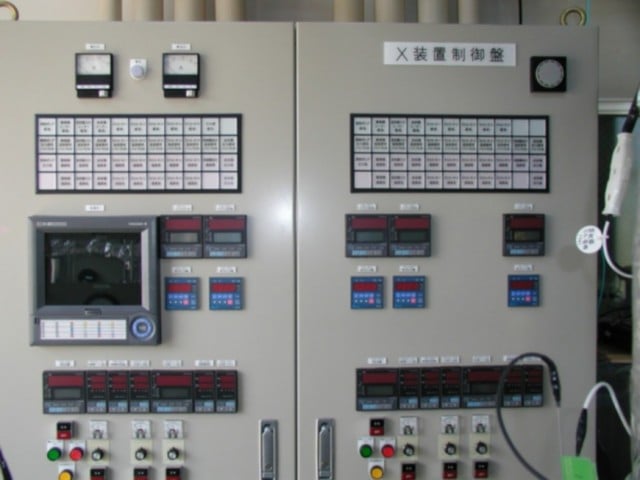

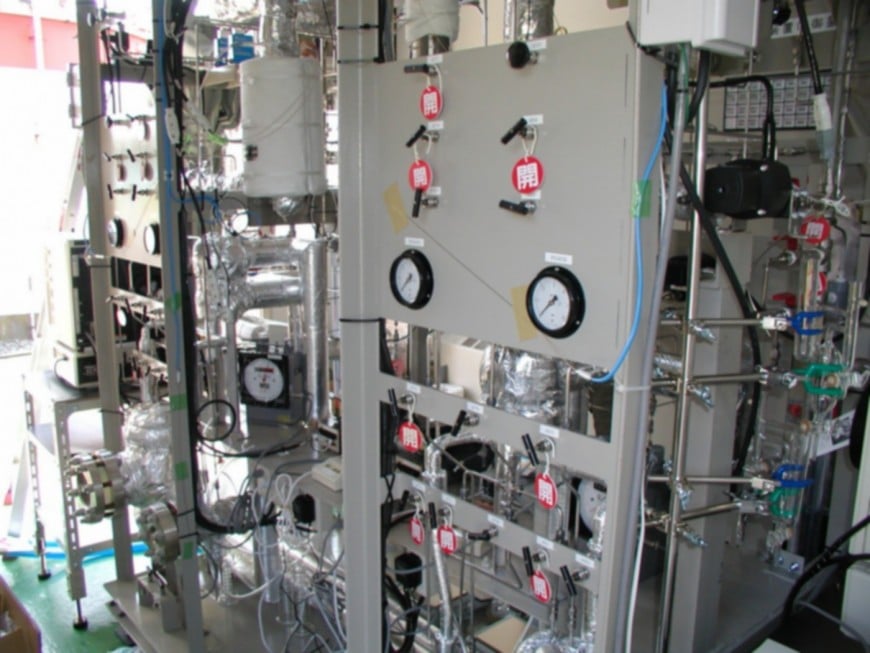

2.計装
単純計装からあらゆる規模の計装までワンループ調節計・DCS・PLC等を駆使してユニットプロセス、バッチプロセス、セミバッチプロセス、連続プロセス等、プロセスに適した最適制御の実現を提供いたします。
ご要望に応じ、フェイルセーフ・フールプルーフ・各種インターロックを織り込み、プラントの安全・環境保全を確保いたします。

メンテナンス

業務内容

メンテナンス
業務内容

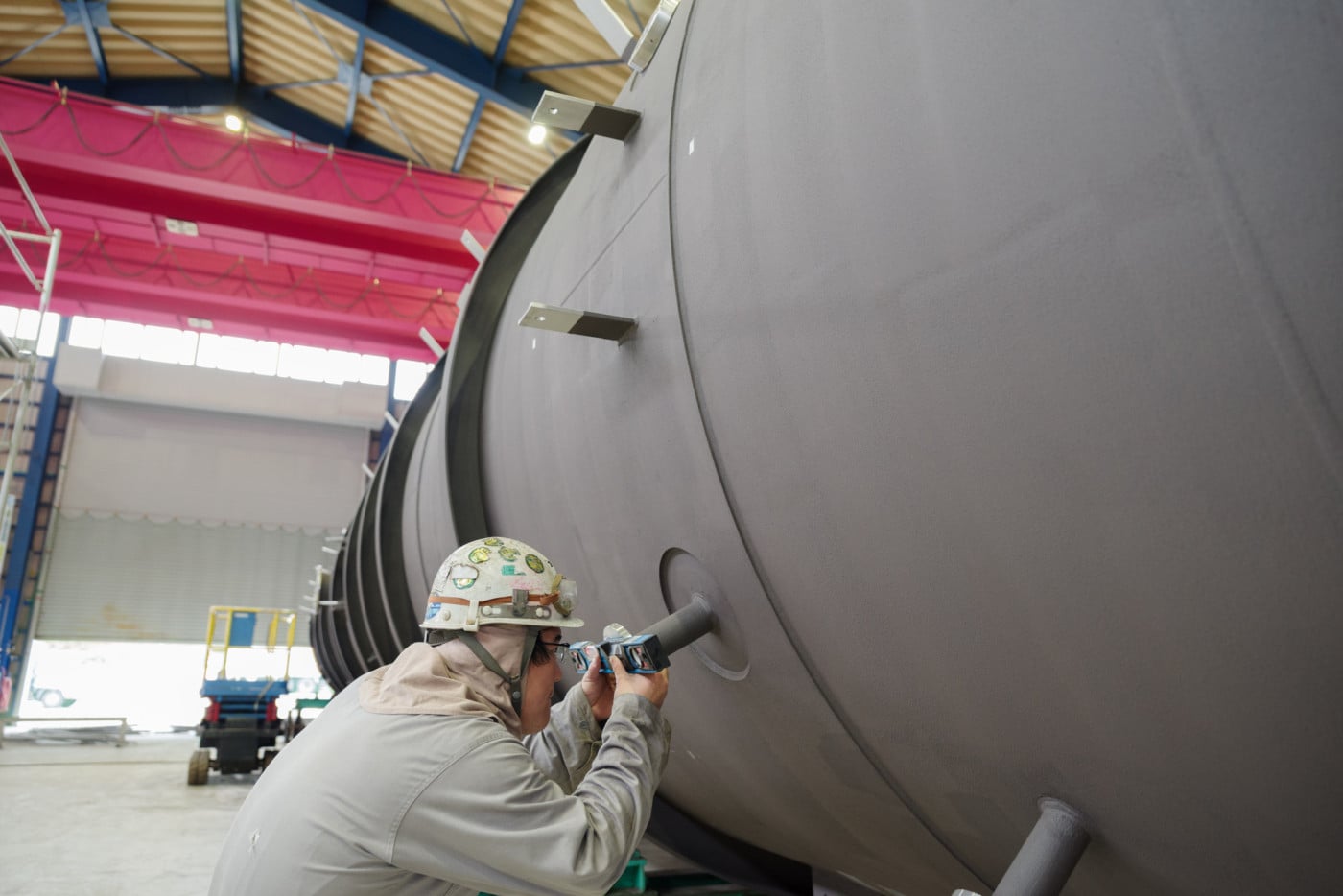

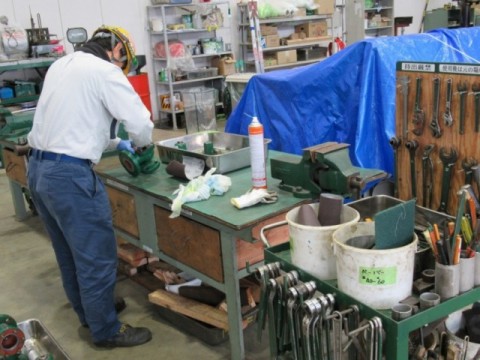

  1. 機器類の開放検査、洗浄作業、各種非破壊検査
  2. 貯槽の開放検査、各種非破壊検査

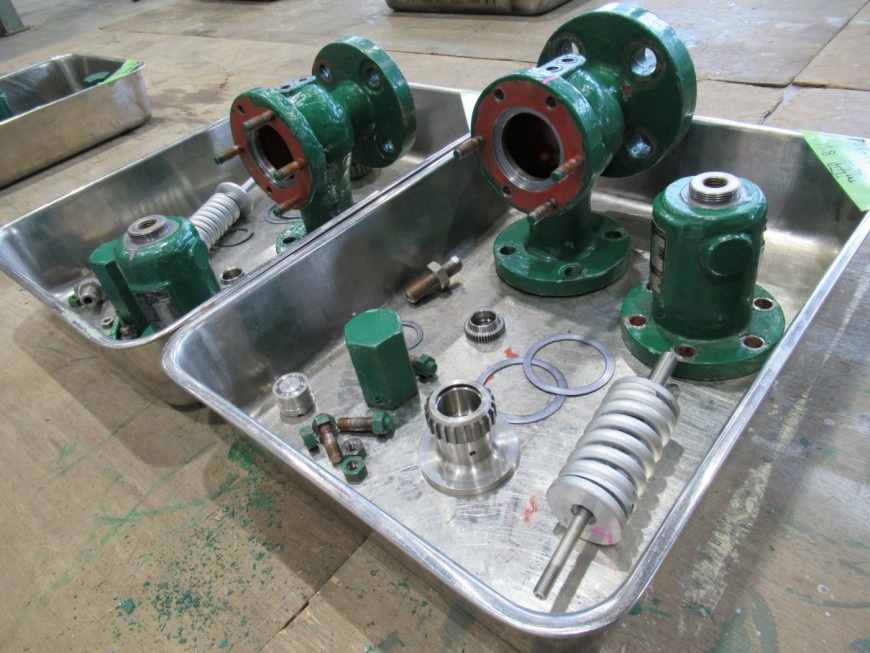

  3. コンプレッサー、ポンプ等回転機の分解作業、洗浄作業、組立調整作業

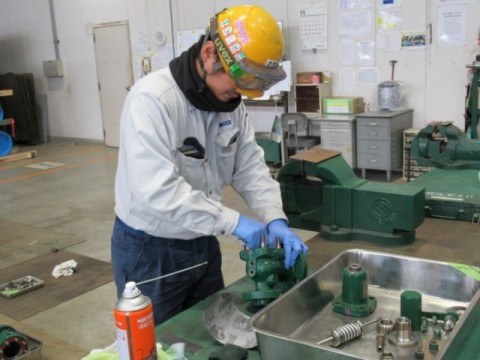

  4. 回転機器、安全弁、アトモス弁類の分解整備及び調整
  5. 一般弁類の分解整備
  6. ラジアル盤、旋盤等の工作機械による部品加工
